Switch industriale Wi-Tek WI-PCMS312GF-BT-I(V3), gestito L2+ con gestione cloud

Chi progetta reti per l'automazione industriale, o impianti di videosorveglianza in ambienti gravosi, conosce il limite degli switch da ufficio: temperatura, polvere e disturbi elettrici li mettono fuori gioco, e se salta l'alimentazione la rete si ferma del tutto. Qui serve un apparato nato per il quadro elettrico, capace di reggere condizioni difficili e di restare in funzione anche quando viene a mancare una linea di alimentazione, gestibile da remoto senza dover raggiungere ogni volta il sito. È la fascia in cui si colloca il nuovo switch industriale Wi-Tek WI-PCMS312GF-BT-I(V3).

In breve

Il WI-PCMS312GF-BT-I(V3) è uno switch industriale Gigabit gestito L2+ con gestione cloud, progettato per il montaggio su guida DIN o a parete all'interno di quadri e armadi, in uso interno. Mette a disposizione 8 porte Gigabit PoE++ conformi allo standard 802.3bt, fino a 90W per porta e un budget complessivo di 460W, affiancate da 4 slot SFP per l'uplink in fibra ottica. È quindi tagliato per alimentare dispositivi ad alto assorbimento, come telecamere IP, telecamere PTZ e access point outdoor, mantenendo la dorsale su fibra.
Sul piano costruttivo ha le caratteristiche di un apparato industriale: raffreddamento passivo senza ventole, intervallo di temperatura da -40°C a +75°C, immunità ai transitori fino a 6kV e protezione ESD fino a 8kV. A questo affianca un'alimentazione ridondante, con due ingressi DC indipendenti a 48-57V e un'uscita a relè che avvisa subito se una delle due linee viene a mancare, così la rete resta in servizio mentre si interviene. Sul versante della gestione mette a disposizione il set completo di funzioni L2+ e la piattaforma Wi-Tek Cloud, da browser o app: riconosce le telecamere ONVIF e ne ricostruisce in automatico la topologia, e gestisce la configurazione ad anello Fast Ring (ERPS) per la ridondanza di rete.

Voce	Dato
Porte PoE	8 × Gigabit PoE++ (IEEE 802.3af/at/bt), 90W max per porta
Budget PoE	460W
Uplink	4 × slot SFP 1000 Mbps
Alimentazione	Doppio ingresso DC ridondante 48-57V (Power 1 + Power 2), uscita relè d'allarme
Capacità di commutazione	24 Gbps - 17,86 Mpps
Gestione	L2+ gestito, Wi-Tek Cloud (browser e app), rilevamento ONVIF con topologia automatica
Ridondanza di rete	Fast Ring (ERPS) configurabile via cloud
Temperatura di esercizio	-40°C / +75°C, fanless
Protezione	Surge 6kV (IEC 61000-4-5), ESD 8kV (IEC 61000-4-2)
Montaggio	Guida DIN, parete o piano (uso interno)
Certificazioni	CE, FCC, RoHS, UKCA, RCM

È quindi lo switch giusto quando una rete (di automazione, di videosorveglianza IP, o di un'infrastruttura distribuita lungo strade e aree industriali) deve trovare posto in un quadro e restare in servizio con continuità, offrendo al tempo stesso potenza PoE elevata e gestione interamente da remoto.

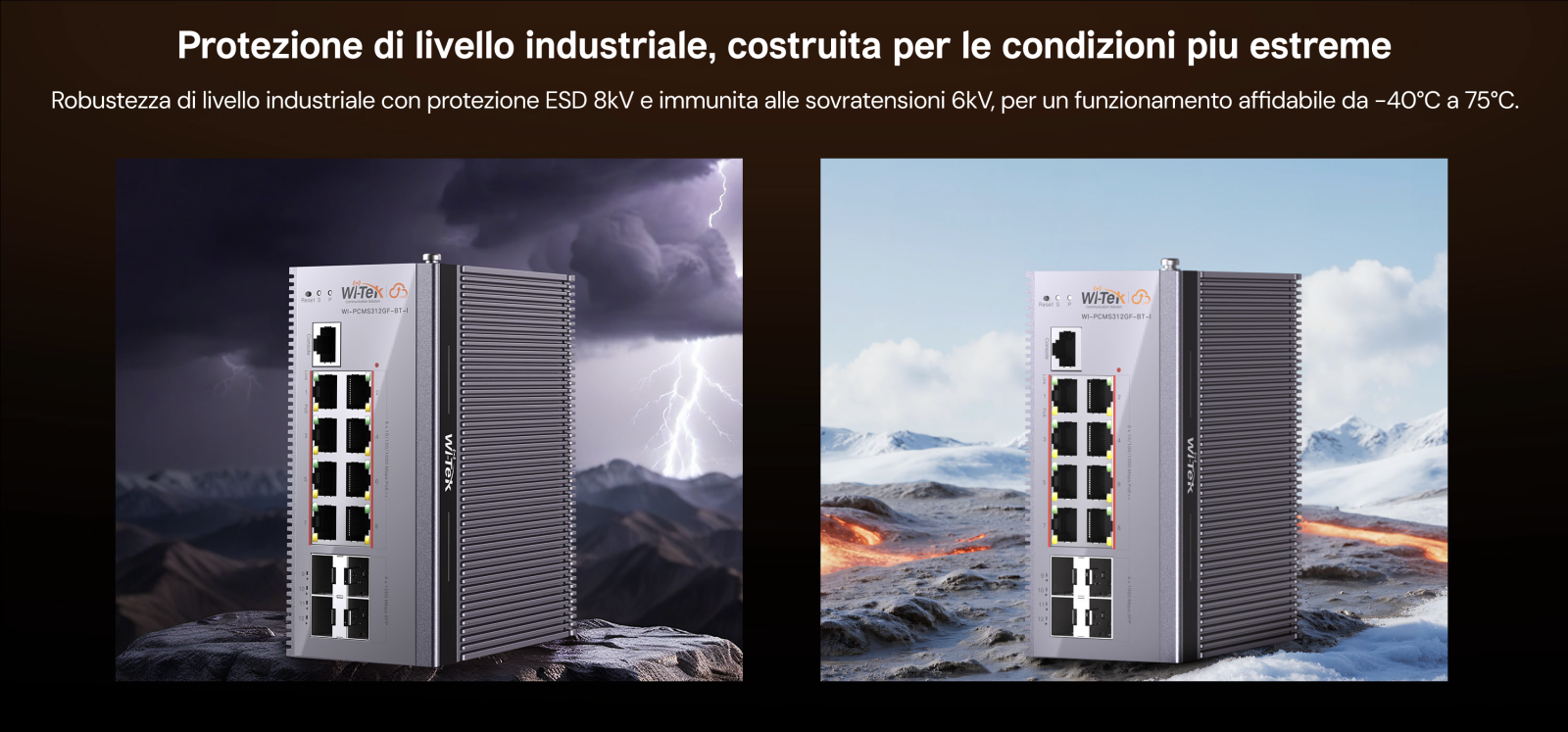

Robustezza di livello industriale

Un quadro a bordo macchina d'estate supera senza fatica i 50°C; una cabina lungo una strada di montagna d'inverno scende sotto zero. In mezzo ci sono polvere, umidità e i transitori che corrono sulle linee elettriche di un impianto. Il WI-PCMS312GF-BT-I(V3) è fatto per stare in posti così. Il suo intervallo di temperatura operativa va da -40°C a +75°C, con conservazione fino a +85°C: copre quindi sia il freddo di una cabina non riscaldata sia il calore che si accumula d'estate dentro un armadio al sole.
Non ha ventole. Il raffreddamento è interamente passivo, e nel tempo è un vantaggio concreto: la ventola è di solito il primo componente a rompersi in uno switch, perché è l'unica parte in movimento e perché insieme all'aria aspira la polvere. Toglierla elimina quel guasto e chiude una via d'ingresso allo sporco; in più l'apparato non fa rumore, cosa che in certi locali conta.
Contro i disturbi elettrici lo switch dichiara un'immunità ai transitori di tensione (surge) fino a 6kV secondo la norma IEC 61000-4-5, ripartita in 6kV in modo comune e 2kV in modo differenziale, e una protezione dalle scariche elettrostatiche (ESD) fino a 8kV secondo la IEC 61000-4-2, cioè 6kV in scarica a contatto e 8kV in aria. Sono i livelli che servono dove le linee dati e di alimentazione corrono più esposte che in un ufficio, vicino a motori, inverter e cavi di potenza.
Una precisazione che conviene fare subito: non è un apparato stagno da montare all'aperto. Non dichiara un grado di protezione IP, quindi va installato all'interno, dentro un quadro o un armadio che lo ripari da acqua e polvere. La robustezza di cui parliamo è quella del dispositivo in sé, pensato per durare a lungo dentro un involucro che però deve esserci. Il fissaggio avviene su guida DIN o a parete, ed è possibile anche l'appoggio su un piano; con 66 × 109 × 143,5 mm e poco più di un chilo trova posto anche in quadri di dimensioni contenute. Un'avvertenza per chi è abituato al formato rack: questo switch non è un'unità rack 19", si aggancia alla guida DIN del quadro.

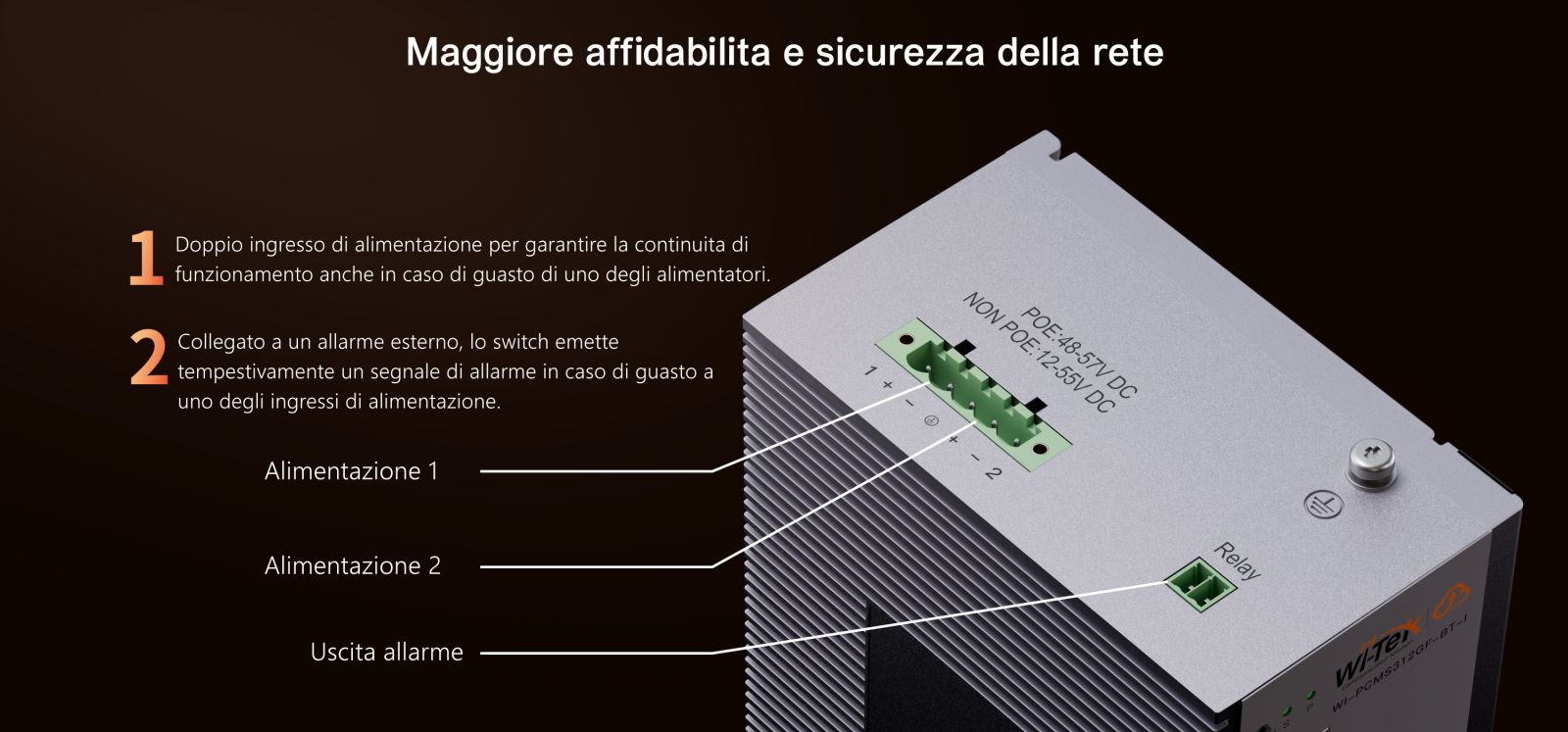

Alimentazione ridondante e segnalazione di allarme
In molti impianti la rete non si può permettere di andare giù. Quando smette di funzionare lo switch che raccoglie le telecamere di un tratto autostradale, quel tratto resta scoperto finché qualcuno non arriva sul posto, e nel frattempo le immagini non vengono registrate. Per ridurre questo rischio il WI-PCMS312GF-BT-I(V3) ha due ingressi di alimentazione in corrente continua indipendenti, Power 1 (principale) e Power 2 (di riserva), entrambi a 48-57V DC. Si possono collegare a due alimentatori diversi, meglio se su circuiti separati: se una sorgente cade, l'altra continua ad alimentare lo switch e il servizio non si ferma.
L'ingresso è protetto contro l'inversione di polarità, la sovratensione e la sovracorrente. Sono gli incidenti più banali (un errore di cablaggio in cantiere, una rete elettrica poco pulita) e queste protezioni evitano che si trasformino in un danno.
C'è poi l'uscita a relè di allarme, a cui si collega una segnalazione esterna. Se uno dei due ingressi viene a mancare, il relè cambia stato e l'allarme scatta subito. La ridondanza da sola, infatti, ha un punto debole: se la linea principale cade e nessuno se ne accorge, l'impianto prosegue tranquillo sulla riserva, fino al giorno in cui cede anche quella e tutto si spegne insieme. Il relè serve a evitarlo, perché avvisa quando la prima sorgente cade e c'è ancora tutto il tempo per intervenire. Su impianti distribuiti o in postazioni scomode, dove ogni sopralluogo ha un costo, è una funzione che si ripaga in fretta.

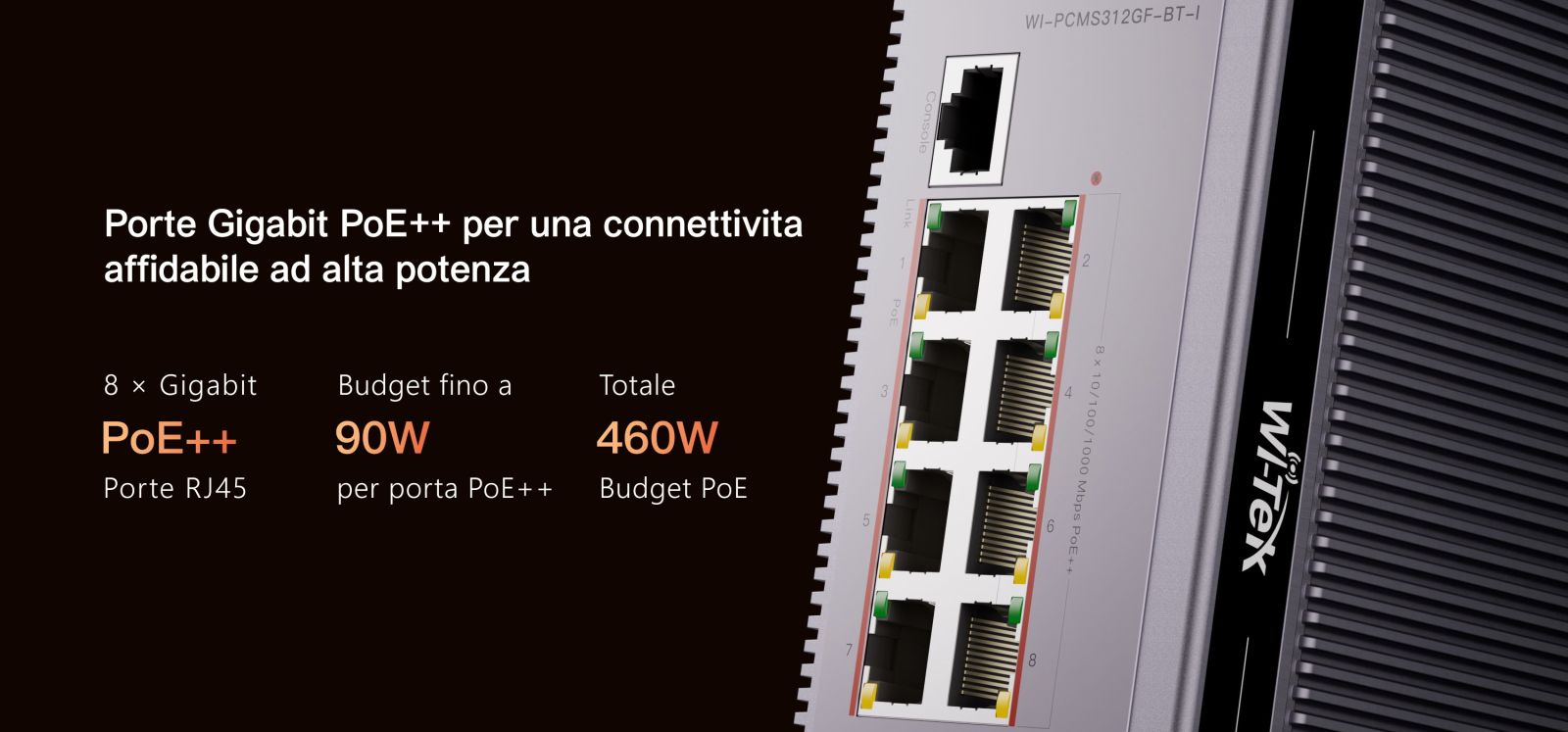

Otto porte PoE++ da 90W e uplink in fibra

Le otto porte in rame sono tutte Gigabit e tutte PoE++, conformi allo standard 802.3bt: ciascuna arriva a erogare fino a 90W. È la potenza che serve ai dispositivi più esigenti, quelli che con i classici 30W del PoE+ non si accendono nemmeno: telecamere PTZ con motori e riscaldatore, telecamere multisensore, access point outdoor di fascia alta.
Il budget PoE complessivo è di 460W, ed è un dato da leggere con attenzione in fase di progetto. Non coincide con la somma dei massimi delle singole porte: otto porte a 90W chiederebbero 720W, quindi non si possono tenere tutte al massimo nello stesso momento. I 460W vanno ripartiti secondo i carichi reali, e nella pratica coprono scenari molto diversi, da cinque dispositivi a piena potenza fino a tutte e otto le telecamere quando l'assorbimento medio si tiene attorno ai 55-60W. Basta commisurare il totale dei consumi previsti al budget disponibile.
Per l'uplink ci sono quattro slot SFP a 1000 Mbps. La fibra è la scelta naturale quando lo switch è lontano dal punto di raccolta, dove il rame non arriva o non conviene, e quando serve una dorsale immune ai disturbi elettrici, condizione frequente proprio negli ambienti per cui questo apparato è pensato. Avere quattro slot lascia margine per collegamenti ridondati o per aggregare più tratte verso il cuore della rete.

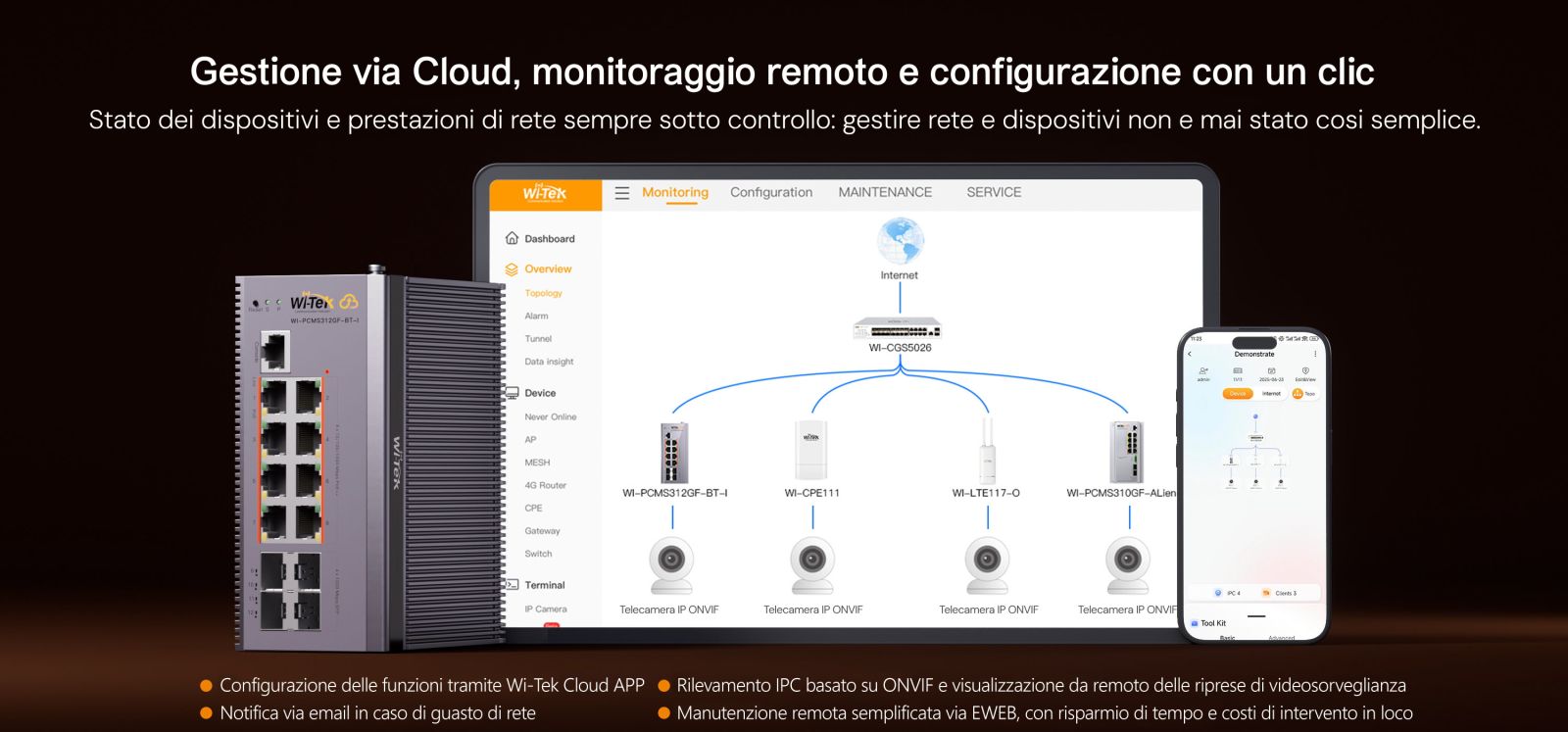

Gestione cloud e funzioni per la videosorveglianza

Lo switch si amministra dalla piattaforma Wi-Tek Cloud, da browser o da app per smartphone. Registrato il dispositivo, lo si controlla a distanza senza essere sul posto: si vede lo stato di ogni porta, si riavvia una porta PoE quando l'apparato collegato si blocca, si aggiorna il firmware, arrivano le notifiche quando qualcosa va offline. Per chi segue più impianti, tenerli tutti sotto un'unica interfaccia è già una semplificazione che si sente nel lavoro di tutti i giorni.
La parte più utile a chi si occupa di videosorveglianza è il supporto ONVIF. Lo switch riconosce da solo le telecamere IP conformi a ONVIF collegate alle sue porte e le mostra nella topologia di rete che la piattaforma ricostruisce in automatico, senza che nessuno debba inserirle a mano. In installazione fa risparmiare tempo; quando si cerca un guasto, aiuta a capire al volo quale telecamera è collegata a quale porta.

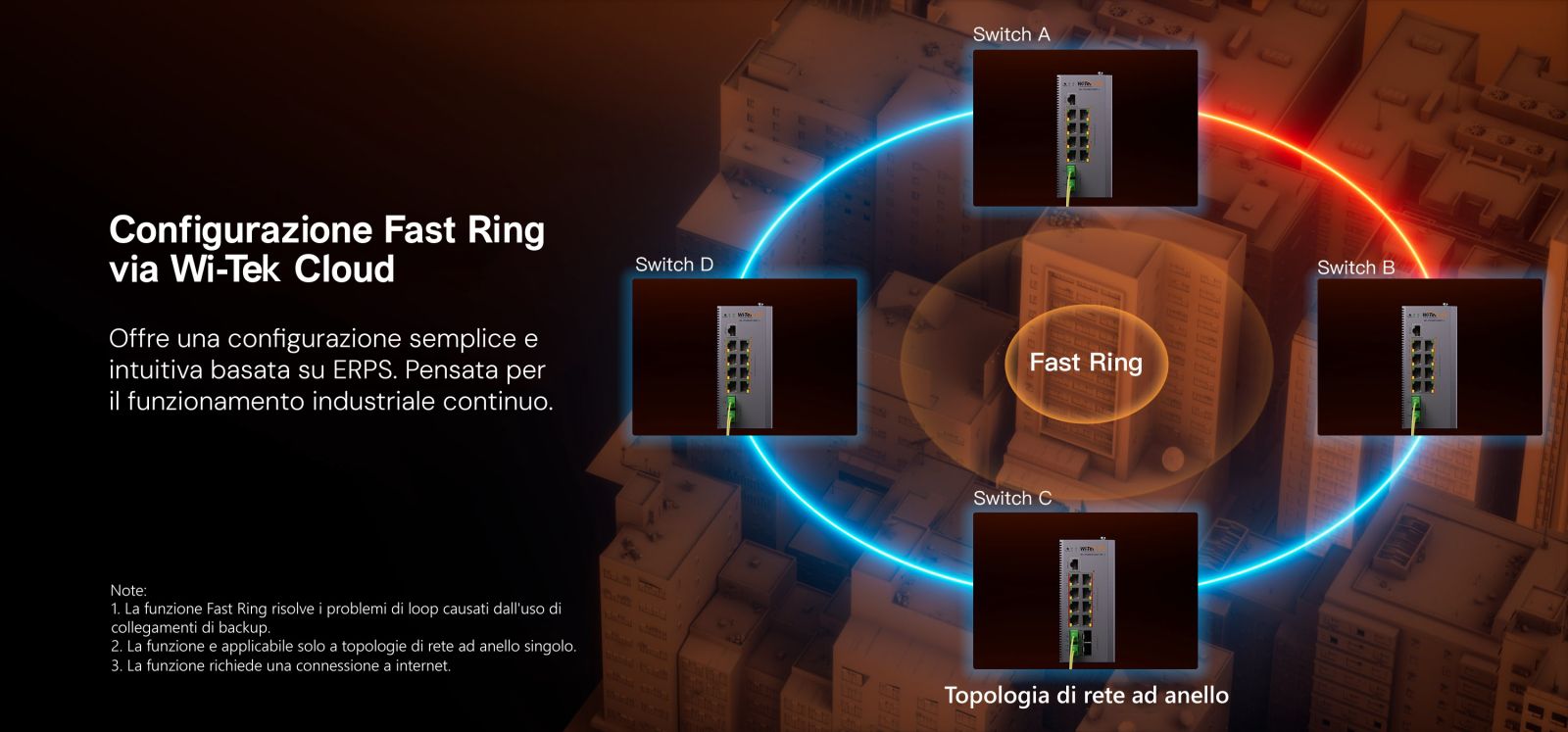

Configurazione ad anello Fast Ring e funzioni L2+

Quando in un impianto ci sono più switch collegati tra loro, una topologia ad anello protegge dalla caduta di un singolo collegamento. I nodi si chiudono in anello e un tratto resta normalmente bloccato, di riserva; se un collegamento attivo si interrompe, quel tratto entra in funzione e il traffico continua a passare dall'altro lato. Wi-Tek realizza questo meccanismo con il protocollo ERPS e lo rende impostabile dalla piattaforma cloud con una procedura guidata, il Fast Ring: si seguono i passaggi proposti e l'anello viene configurato senza mettere mano ai parametri del protocollo.
Conviene tenere presenti i limiti dichiarati da Wi-Tek. La configurazione Fast Ring riguarda le topologie ad anello singolo, non le maglie più articolate, e per impostarla dalla piattaforma serve una connessione a internet. Il meccanismo nasce per gestire i loop che si creano quando si introduce un collegamento di riserva, ed è lì che dà il meglio.
Oltre all'anello, lo switch porta un corredo completo di funzioni L2+ che lo rende adatto anche a reti strutturate, non solo a raccogliere telecamere. Si possono creare VLAN per separare il traffico, per esempio tenendo distinta la videosorveglianza dai dispositivi di automazione sullo stesso apparato, e con lo static routing lo switch instrada da solo il traffico tra le VLAN senza appoggiarsi a un router esterno. La gestione della qualità del servizio (QoS) dà priorità ai flussi che non tollerano ritardo; l'IGMP snooping tiene a bada il traffico multicast tipico dei flussi video, evitando che si propaghi dove non serve; l'aggregazione dei collegamenti (LACP) somma più porte in un'unica dorsale più capiente. Per la sicurezza ci sono l'autenticazione delle porte 802.1X e le liste di controllo accessi (ACL), che stabiliscono chi può collegarsi e cosa può transitare.

In quali contesti ha senso

Il profilo del WI-PCMS312GF-BT-I(V3) si adatta a scenari diversi, tutti accomunati dal bisogno di un apparato da quadro, robusto e gestibile da lontano.
Nell'automazione di fabbrica entra nei quadri a bordo macchina o nei centri di controllo di linea, agganciato alla guida DIN insieme agli altri dispositivi. Qui pesano soprattutto l'ampio intervallo di temperatura e la doppia alimentazione, con l'assenza di ventole che riduce la manutenzione: la rete di campo non deve fermarsi, e quando una linea di alimentazione cade il relè avvisa prima che il guasto si trasformi in un fermo.
Lungo le strade, in galleria e nei sistemi di trasporto intelligente, gli apparati vivono in cabine sparse sul territorio. I quattro slot SFP permettono di portare la dorsale in fibra, risolvendo insieme le distanze e l'esposizione ai disturbi; l'alimentazione ridondante dirada le uscite di emergenza; il riconoscimento ONVIF con la topologia automatica tiene sotto controllo telecamere distribuite anche su parecchi chilometri.
Nelle aree industriali estese, nei parchi logistici e nei grandi magazzini lo switch raccoglie le telecamere PoE++ ad alto assorbimento e le collega in fibra alla rete principale, mentre le funzioni L2+ tengono separato il traffico della videosorveglianza da quello gestionale sulla stessa infrastruttura.
Per la videosorveglianza IP vera e propria, i 90W per porta bastano anche alle telecamere PTZ e multisensore più impegnative, e la gestione cloud lascia all'installatore il controllo dell'impianto senza doversi recare sul posto a ogni intervento.
