SUPPORTO - Informazioni tecniche - WI-AP520AX-D: access point Wi-Fi 6 outdoor direzionale per installazioni professionali
Il WI-AP520AX-D è l'access point Wi-Fi 6 outdoor direzionale di Wi-Tek: standard AX5400, antenne integrate ad alto guadagno, protezione IP67, slot SFP 2,5G per backhaul in fibra e range operativo da −40°C a +70°C.
Portare connettività Wi-Fi in un edificio è un problema largamente risolto. Portarla fuori — in un'area sportiva scoperta, in un magazzino industriale a campata larga, lungo il perimetro di un impianto produttivo, in una piazza o in un'area portuale — è un problema diverso. Le distanze sono maggiori, le condizioni ambientali possono essere severe, e soprattutto cambia la geometria della copertura: non si tratta più di distribuire il segnale in tutte le direzioni, ma di concentrarlo dove si trovano i client, riducendo le dispersioni e massimizzando la qualità del collegamento.
Per questi scenari Wi-Tek ha sviluppato il WI-AP520AX-D, un access point outdoor direzionale conforme allo standard Wi-Fi 6 (IEEE 802.11ax), progettato per installazioni professionali in ambienti che richiedono robustezza costruttiva, copertura stabile su aree definite e flessibilità nella connessione alla rete.
Direzionale: quando la geometria del segnale è parte del progetto
La scelta tra un access point omnidirezionale e uno direzionale non è una questione di prestazioni assolute, ma di adattamento alla geometria dell'installazione. Un AP omnidirezionale irradia a 360°: ottimo per coprire uno spazio chiuso dove i client si distribuiscono intorno al dispositivo. In un'area aperta con una direzione privilegiata — una tribuna, una banchina, un corridoio esterno, un'area di sosta — quella potenza irradiata nelle direzioni sbagliate è potenza sprecata, e spesso fonte di interferenza con altri dispositivi.
Il WI-AP520AX-D ha antenne integrate con apertura di fascio di 65° in orizzontale e 45° in verticale. Il guadagno è di 8 dBi sulla banda 2,4 GHz e di 12 dBi sulla banda 5 GHz. In pratica, il segnale viene concentrato in un settore angolare preciso: l'installatore sceglie dove puntare l'AP e tutto il budget di trasmissione va in quella direzione, con copertura stabile anche a distanze significative.
Wi-Fi 6 in ambienti ad alta densità: perché lo standard conta all'aperto
Il WI-AP520AX-D è classificato AX5400, risultato della somma delle velocità massime sulle due bande: 574 Mbps a 2,4 GHz e 4804 Mbps a 5 GHz. Ma la differenza tra Wi-Fi 6 e le generazioni precedenti non si misura solo in velocità di picco — si misura soprattutto nell'efficienza con cui il canale viene condiviso tra più client.
OFDMA (Orthogonal Frequency Division Multiple Access) permette di trasmettere verso più dispositivi in parallelo sullo stesso canale, invece di servirli in sequenza. MU-MIMO 4×4 sulla banda 5 GHz consente flussi simultanei verso client differenti. La modulazione 1024-QAM porta 10 bit per simbolo invece degli 8 di 256-QAM, con un guadagno di efficienza spettrale del 25% rispetto a Wi-Fi 5. Il risultato operativo è un access point in grado di gestire fino a 130 client connessi contemporaneamente con prestazioni stabili — un dato rilevante negli scenari dove questo dispositivo viene tipicamente impiegato: eventi, aree sportive, ambienti di lavoro affollati.
Il backhaul: fibra fino a 20 km con lo slot SFP 2,5G

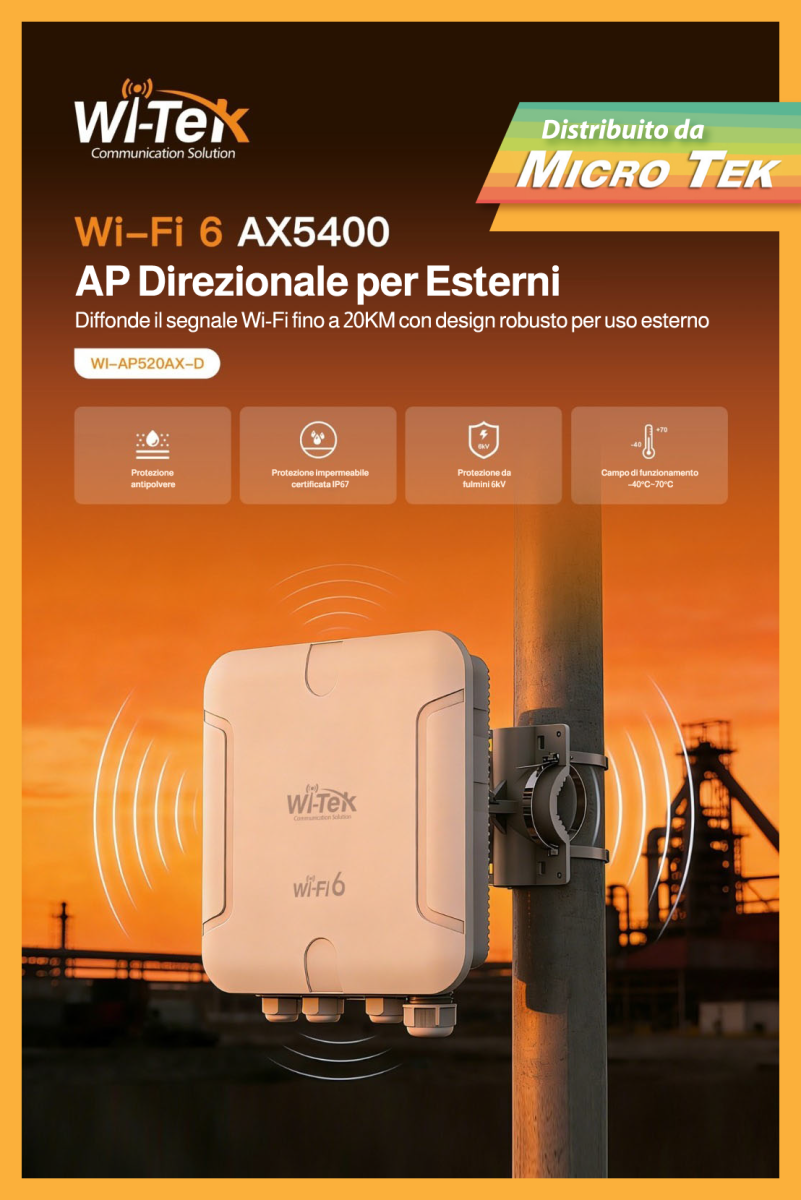

L'infografica del WI-AP520AX-D parla di "diffusione del segnale Wi-Fi fino a 20 km". La precisazione è d'obbligo: i 20 km non indicano la portata radio del dispositivo, ma la distanza massima supportata dal backhaul in fibra ottica tramite lo slot SFP 2,5 Gbps integrato nel dispositivo.
In concreto: il WI-AP520AX-D può essere connesso alla rete attraverso un cavo in fibra ottica compatibile SFP, senza bisogno di un armadio o di un punto di distribuzione nelle immediate vicinanze. Se l'infrastruttura di rete si trova a centinaia di metri o anche a chilometri di distanza — come accade in impianti industriali estesi, in aree portuali o lungo infrastrutture lineari — il collegamento in fibra risolve il problema senza cavi Ethernet aggiuntivi e senza perdite di segnale. Per le installazioni più semplici, dove la distanza lo consente, è disponibile anche la porta RJ45 Gigabit con ingresso PoE 802.3at: in questo caso un singolo cavo Ethernet porta sia la connessione di rete che l'alimentazione al dispositivo.
Costruzione industriale: IP67, protezione da fulmini e temperature estreme
Il WI-AP520AX-D è certificato IP67: impermeabile alla polvere e resistente all'immersione temporanea in acqua. La protezione da scariche atmosferiche è dichiarata a 6kV. La protezione ESD raggiunge ±18kV sia per contatto diretto che per scarica in aria — un valore significativo per dispositivi installati su pali o strutture metalliche esposte. Il range operativo va da −40°C a +70°C, il che lo rende adatto non solo ai climi temperati ma anche ad ambienti industriali con sorgenti di calore nelle vicinanze o a installazioni in zone con inverni rigidi.
Il consumo elettrico massimo è di 25,5W, compatibile con l'alimentazione tramite PoE 802.3at standard. Non sono richiesti alimentatori dedicati o cablaggi aggiuntivi rispetto a quanto già presente in un impianto con switch PoE.
Gestione cloud e integrazione con il sistema
Come tutti i dispositivi della gamma professionale Wi-Tek, il WI-AP520AX-D è compatibile con la piattaforma cloud Wi-Tek per la configurazione centralizzata, il monitoraggio remoto e la gestione degli aggiornamenti firmware. Supporta la gestione tramite controller AC Wi-Tek per installazioni multi-AP. È possibile configurare fino a 8 SSID per radio, con mappatura SSID-VLAN secondo lo standard IEEE 802.1Q — utile per separare il traffico di client diversi sulla stessa infrastruttura fisica. Il roaming rapido tra access point è supportato, caratteristica importante nelle installazioni dove i client si spostano nell'area coperta.
La configurazione locale avviene tramite interfaccia web. Il dispositivo supporta le modalità operative Fit AP, Repeater, Wireless Router e WISP, con la modalità Fit AP impostata di default per l'integrazione immediata in reti gestite da controller.
Scenari di installazione
La combinazione di Wi-Fi 6, antenna direzionale ad alto guadagno, protezione industriale e flessibilità nella connessione rende il WI-AP520AX-D adatto a contesti molto diversi tra loro. Nelle aree sportive e negli impianti per eventi all'aperto copre tribune e zone di afflusso con segnale stabile anche in presenza di molti utenti connessi. Nei magazzini industriali a campata larga, dove tirare cavi per ciascun AP sarebbe costoso, il backhaul in fibra riduce significativamente l'infrastruttura necessaria. Negli impianti di videosorveglianza estesi, può affiancare gli switch PoE Wi-Tek già installati per aggiungere copertura Wi-Fi alla stessa infrastruttura, senza raddoppiare il cablaggio.
Per informazioni sul WI-AP520AX-D e sugli altri dispositivi della gamma, è possibile contattare l'ufficio commerciale dalla pagina Contatti.
Per l'assistenza tecnica sui prodotti Wi-Tek è disponibile il portale dedicato Assistenza Wi-Tek.
