Videosorveglianza IP in aree remote: la soluzione outdoor completa Wi-Tek

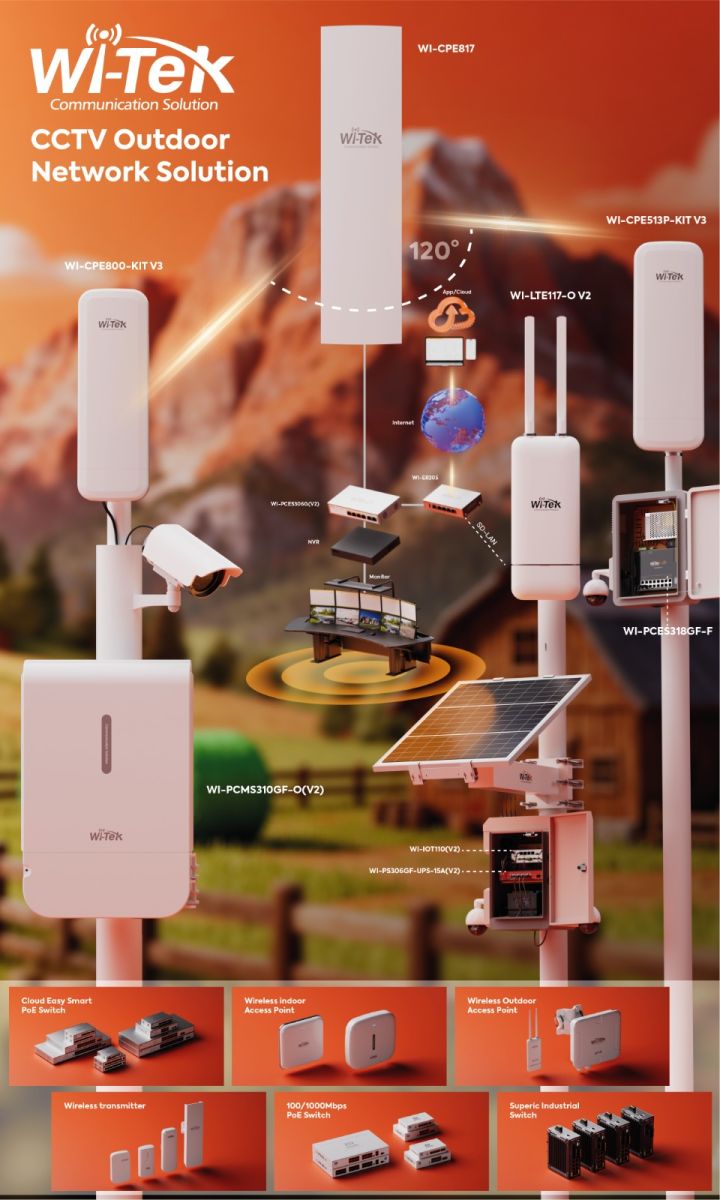

E' possibile costruire un sistema di videosorveglianza IP in aree remote usando quattro famiglie di prodotto Wi-Tek: i trasmettitori wireless CPE per il trasporto dati su lunga distanza, il router 4G LTE outdoor WI-LTE117-O V2 per i siti senza linea fissa, gli switch PoE solari della serie WI-PS306GF-UPS per l’alimentazione off-grid, e la piattaforma cloud Wi-Tek per il monitoraggio remoto dell’impianto. I prodotti possono essere combinati in modo modulare, a seconda del punto debole reale del sito.

Installare telecamere IP in un ufficio o in un capannone con corrente e rete disponibili è un lavoro standard. Portare lo stesso sistema su un fondo agricolo, lungo il perimetro di un'area industriale, in un cantiere attivo o in una zona portuale è tutt'altra questione. Il più delle volte il progetto si blocca ancora prima di scegliere le telecamere, perché mancano due cose insieme: una connessione Internet affidabile e una presa di corrente raggiungibile. Gli impianti rimangono incompleti, o vengono dimensionati male perché si rinuncia a coprire le zone più critiche. È qui che una soluzione outdoor ben progettata fa davvero la differenza.

Un componente per ogni ostacolo

Wi-Tek ha costruito un ecosistema in cui ogni prodotto risponde a un problema specifico dell'installazione outdoor. Non si tratta di un sistema chiuso: i componenti si scelgono e si combinano in base a cosa manca nel sito. Un'area con corrente disponibile ma senza rete richiede soluzioni diverse da un sito completamente off-grid. La logica che segue questo articolo è semplice — un problema, uno strumento — partendo dai casi più frequenti.

Primo problema: trasportare i dati senza cavi

Stendere cavi interrati tra due edifici o lungo un perimetro di qualche chilometro ha un costo elevato, tempi lunghi e spesso non è nemmeno possibile per questioni di permessi o conformazione del terreno. La soluzione alternativa è un collegamento wireless punto-punto o punto-multipunto tra due posizioni fisiche: da un lato l'edificio con l'NVR e la connessione Internet, dall'altro i pali con le telecamere.
Il modello di riferimento, per questo tipo di scenario, è il WI-CPE800-KIT V3. È un kit composto da due unità preconfigurate per lavorare in coppia, con velocità wireless fino a 867 Mbps sulla banda 5 GHz, due porte RJ45 Gigabit per unità, alimentazione PoE IN IEEE 802.3af, antenna direzionale integrata da 15 dBi, protezione IP65 e distanza consigliata fino a 5 km. Supporta modalità PTP e PTMP, gestione locale via web e gestione remota tramite Wi-Tek Cloud.
Per distanze fino a 3 km con buona capacità trasmissiva, il WI-CPE511H-KIT V2 si colloca su una logica simile: sempre 5 GHz, sempre fino a 867 Mbps, con antenna direzionale integrata da 12 dBi, protezione IP65, supporto PTP/PTMP e gestione cloud remota. È una soluzione interessante per collegamenti tra edifici, torrette o pali periferici dove serve una connessione stabile ma non è necessario arrivare alla portata del CPE800-KIT.
Più in basso di gamma ci sono due modelli che è meglio non confondere. Il WI-CPE513P-KIT V3 lavora a 5 GHz, arriva a 300 Mbps, mantiene una distanza consigliata fino a 5 km, usa un’antenna da 15 dBi e integra anche PoE out 802.3af sulla porta LAN, caratteristica utile quando serve alimentare direttamente una telecamera IP sul punto remoto. Il WI-CPE111-KIT, invece, è un modello a 2,4 GHz da 300 Mbps, con antenna da 8 dBi, protezione IP65, 24V passive PoE input e distanza consigliata fino a 2 km: è più adatto a link brevi o a contesti dove il budget ha un peso maggiore della capacità radio.
In tutti questi casi il vantaggio non è solo evitare lo scavo. È anche poter costruire il collegamento in modo molto rapido, con apparati progettati per installazioni outdoor, pairing semplificato, supporto PTP/PTMP e gestione remota tramite cloud.

Secondo problema: nessuna rete fissa disponibile

Ci sono siti dove portare la fibra o l'ADSL non è un'opzione — o lo è, ma i tempi di attivazione si misurano in mesi. In altri casi la connessione fissa c'è, ma è instabile. Per questi scenari Wi-Tek ha una famiglia di router 4G LTE outdoor.
Si tratta di un router da esterno IP65, classificato 4G LTE Cat.4, con velocità fino a 150 Mbps in download e 50 Mbps in upload. Sul piano hardware mette a disposizione 1 porta RJ45 10/100 LAN/WAN PoE IN, 1 porta RJ45 10/100 LAN PoE Out e uno slot Micro SIM. L’alimentazione accetta sia 802.3at PoE IN sia DC 48-54V.
Il punto interessante, per applicazioni CCTV, è che il router può anche alimentare dispositivi esterni via PoE. Il datasheet specifica che, con DC IN, sono disponibili 2 porte PoE output 802.3af; con PoE IN, invece, l’uscita PoE si riduce a 1 sola porta 802.3af. È una differenza importante, perché incide direttamente su quanti apparati si possono collegare senza aggiungere uno switch separato.
Sul piano funzionale il WI-LTE117-O V2 supporta modalità operative come 4G Router, SOHO Router, Eth-First Router e 4G-First Router. Il datasheet cita anche in modo esplicito il fail-over and network backup, quindi il concetto di continuità tra linea cablata e rete mobile, o viceversa, è effettivamente previsto dal prodotto. A questo si aggiungono cloud management, web management e supporto SD-LAN, elementi che lo collocano su un livello più professionale rispetto a un comune router 4G consumer.

Terzo problema: alimentare il sistema senza corrente elettrica

Quando sul sito remoto non arriva neppure la corrente, la soluzione deve includere anche la parte energetica. Qui la serie WI-PS306GF-UPS diventa centrale, in particolare il modello WI-PS306GF-UPS-15A.
Questo apparato integra un controller MPPT, la gestione della batteria e uno switch PoE Gigabit con 5 porte RJ45 più 1 uplink SFP. Sul fronte PoE, la configurazione è più interessante di quanto sembri a una prima lettura: la porta 1 arriva fino a 90W secondo 802.3bt, le porte 2-3 fino a 30W secondo 802.3af/at, mentre le porte 4-5 possono lavorare in 802.3af/at oppure in 24V passive PoE, con limiti diversi. Il budget PoE totale è di 120W.
Dal lato energetico, il sistema supporta batterie piombo, litio e LiFePO4, sia a 12V sia a 24V, con corrente di carica nominale fino a 15A. Il cloud management non riguarda solo lo switch in sé, ma anche stato fotovoltaico, stato batteria e altri parametri accessibili nel Wi-Tek Cloud tramite Cloud IoT Controller. Per installazioni remote questo è un aspetto molto utile, perché evita di trattare il sottosistema energetico come una scatola nera.
Ci sono però anche due vincoli tecnici da conoscere bene in fase di progetto. Il datasheet specifica che l’ingresso solar input non può alimentare lo switch senza una batteria collegata, e che solar input e DC input non possono essere usati contemporaneamente. Sono dettagli che cambiano concretamente il dimensionamento dell’impianto e il modo in cui si pianifica un’eventuale ridondanza energetica.
Per una trattazione completa di questa famiglia di prodotti e dei casi d'uso tipici, rimandiamo all'articolo dedicato sulle soluzioni Wi-Tek alimentate ad energia solare.

Quarto problema: gestire e manutenere da remoto

Su un sito remoto, il costo di una trasferta per riavviare una telecamera o controllare un link può superare in poco tempo il costo dell’apparato stesso. Qui la piattaforma Wi-Tek Cloud è il filo conduttore che tiene insieme prodotti anche molto diversi.
A seconda del dispositivo, si possono monitorare da remoto stato del collegamento wireless, parametri radio, stato delle porte PoE, alimentazione, batteria, dati del sistema fotovoltaico e alcune impostazioni di rete. I CPE supportano gestione locale via web e gestione remota via cloud; il router WI-LTE117-O V2 offre cloud e web management; il sistema WI-PS306GF-UPS-15A espone nel cloud anche i dati relativi alla parte energetica tramite Cloud IoT Controller.
Per chi gestisce più impianti, questa coerenza di piattaforma è un vantaggio reale. Non elimina tutte le differenze tra famiglie di prodotto, ma riduce molto la frammentazione operativa.

Uno scenario ipotetico ma realistico

Immaginiamo un’area logistica con magazzini e piazzale, mentre l’edificio principale con l’NVR si trova a qualche chilometro di distanza. In sede c’è una linea dati disponibile, ma il piazzale esterno non ha né rete né corrente. Le telecamere devono coprire accessi e perimetro, con registrazione continua lato NVR.
In sede: NVR collegato allo switch cloud Wi-Tek, router WI-LTE117-O V2 configurato per mantenere la connessione Internet con failover automatico su 4G in caso di caduta dell'ADSL. Un'unità WI-CPE800-KIT V3 installata sul tetto dell'edificio punta verso il piazzale.
Sul piazzale: la seconda unità del kit CPE riceve il link wireless dalla sede e lo porta allo switch solare WI-PS306GF-UPS-15A, alimentato da un pannello fotovoltaico installato sullo stesso palo. Lo switch distribuisce PoE alle telecamere IP del perimetro. Se il sole non basta, la batteria mantiene il sistema attivo.
Per le aree del piazzale dove è disponibile l'alimentazione elettrica ma non la rete, la stessa logica funziona con gli switch PoE outdoor all-in-one della serie Cloud Easy Smart — descritti in dettaglio nell'articolo dedicato agli switch PoE da esterno Wi-Tek.
Tutto il sistema — CPE, router, switch, telecamere ONVIF — è visibile e gestibile dalla piattaforma cloud Wi-Tek, da qualsiasi browser o dall'app mobile, senza dover installare software aggiuntivi.

Distribuzione in Italia

Micro Tek Srl è distributore per l'Italia dei prodotti Wi-Tek. Per informazioni sui modelli disponibili e per il supporto tecnico è possibile contattare l'ufficio commerciale dalla pagina Contatti.  Per ricevere assistenza per i prodotti Wi-Tek è disponibile sul sito la sezione Assistenza Wi-Tek.
