SUPPORTO - Informazioni tecniche - Staffa di supporto rinforzata per pannelli fotovoltaici Wi-Tek WI-BRKP137
Staffa di supporto rinforzata per pannelli fotovoltaici Wi-Tek WI-BRKP137

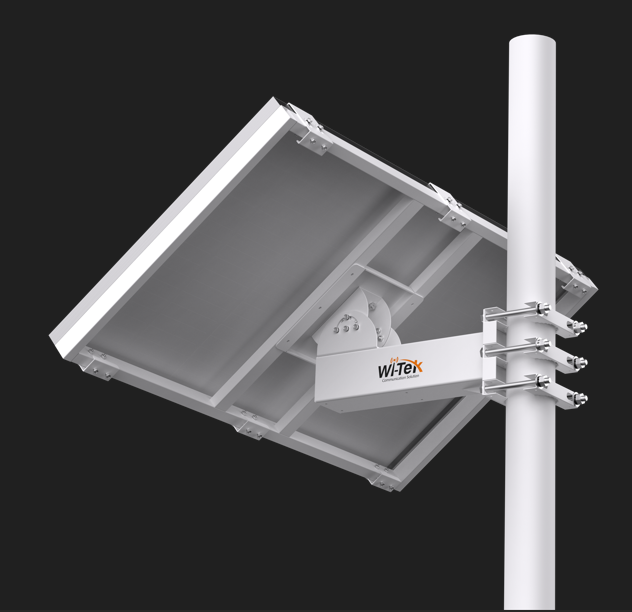

L'articolo WI-BRKP137 è una staffa di supporto per pannelli fotovoltaici dedicata in modo specifico al pannello solare Wi-Tek WI-PV200-39 da 200 W, da installare su palo in ambiente outdoor. Pensata per integrarsi nelle soluzioni Wi-Tek alimentate ad energia solare, consente di realizzare sistemi di videosorveglianza e networking autonomi in aree non servite dalla rete elettrica.La WI-BRKP137 è la versione strutturalmente rinforzata della famiglia. Rispetto alla staffa WI-BRKP133, rinuncia alla flessibilità di accogliere pannelli di dimensioni e pesi diversi per offrire una resistenza meccanica superiore, verificata per una pressione del vento pari a 33 m/s secondo il regolamento NTC 2008 (Capitolo 3 paragrafi 3.3.1 & 3.3.2).
Caratteristiche principali
Costruzione rinforzata. La struttura è realizzata in lamiera d'acciaio zincata, con componenti di collegamento e bulloneria principale in acciaio inossidabile AISI 304. Il giunto fra la staffa orientabile e il braccio orizzontale è realizzato con saldature di dimensionamento adeguato, scelta costruttiva che garantisce un fissaggio permanente, distribuisce in modo uniforme i carichi sul giunto e non risente del fenomeno di allentamento tipico delle giunzioni bullonate. La resistenza meccanica della struttura è stata verificata secondo il regolamento NTC 2008 per resistere ad una pressione del vento pari a 33 m/s, con installato il pannello WI-PV200-39.
Protezione avanzata per l'outdoor. Il trattamento superficiale a verniciatura a forno garantisce resistenza all'invecchiamento, alla corrosione chimica, ai raggi UV, agli acidi e agli alcali, nonché all'umidità da nebbia salina. Il prodotto è progettato per durare in ambienti difficili, comprese le installazioni in zone costiere.
Compatibilità dedicata e installazione su palo. La staffa è compatibile con il pannello solare Wi-Tek WI-PV200-39 (1480 × 670 × 30 mm, peso non superiore a 10 kg). L'angolo di inclinazione del pannello è regolabile fra 0° e 45° per adattare l'esposizione solare alla latitudine del sito. Il sistema di ancoraggio si adatta a pali a sezione tonda di diametro compreso fra 76 e 105 mm e a pali a sezione quadra fra 50 e 80 mm.
Specifiche tecniche
| Codice articolo | WI-BRKP137 |
| Materiale | Lamiera d'acciaio zincata; bulloneria e componenti di collegamento in acciaio inossidabile AISI 304 |
| Colore | Bianco |
| Peso netto | 18 kg |
| Dimensioni imballo | 1320 × 740 × 260 mm |
| Peso imballo | 21 kg |
| Installazione pannello | |
| Angolo di inclinazione | 0°-45° |
| Pannello compatibile | Wi-Tek WI-PV200-39 (1480 × 670 × 30 mm) |
| Peso del pannello | ≤ 10 kg |
| Dimensionamento del palo di supporto | |
| Palo a sezione tonda | 76 ÷ 105 mm |
| Palo a sezione quadra | 50 ÷ 80 mm |
Documenti scaricabili
| Documento | Download |
|---|---|
| Scheda tecnica WI-BRKP137 | Scarica PDF |
| Dichiarazione di conformità | Scarica PDF |
| Manuale di uso e manutenzione | Scarica PDF |
| Istruzioni di montaggio | Scarica PDF |
Per informazioni o assistenza contattaci all'indirizzo info@microteksrl.it o al numero 02 57510830. Per il supporto tecnico sui prodotti Wi-Tek è disponibile il portale dedicato assistenzawitek.microteksrl.it.
Attenzione! Il prodotto sebbene destinato ad un pubblico di tecnici professionisti potrebbe risultare attrattivo per i bambini. Per la loro incolumità si raccomanda di tenere il prodotto fuori dalla loro portata. Per un corretto impiego del prodotto vi invitiamo a prendere visione del manuale di uso e manutenzione.
Smaltimento del prodotto/Product disposalPer lo smaltimento della staffa e del pannello solare bisogna rivolgersi ad aziende specializzate nella separazione e recupero delle singole parti che li compongono. È severamente proibito smaltire i prodotti con i rifiuti solidi urbani. Per lo smaltimento dell'imballaggio fare riferimento alle disposizioni vigenti nel proprio Comune.
