Tutorial
Istruzioni per montare il ns. connettore RJ45 BN-863900U
Nella foto qui sotto si vede il plug e, sulla destra, il separatore.

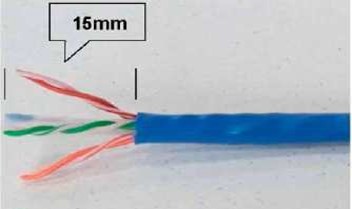

1. Tagliare 15mm di guaina esterna
2. Rimuovere il setto separatore fino all’altezza della guaina esterna.
3. Ordinare i fili secondo la specifica desiderata (es. T568-B)
4. Inserire il separatore
5. Tagliare la parte eccedente
6. Inserire il plug RJ45 in plastica trasparente
7. Serrare il plug RJ45 attraverso la pinza apposita (cod.: HL2182R000)
8. Risultato finale: cavo crimpato
Tabella di riferimento
| Articolo | Descrizione | Plug RJ45 tool less | Plug RJ45 Crimp | Crimping tool |
|---|---|---|---|---|
| U/UTP Cat.6 4x2xAWG23 | 88035UTP.1 | BN-8639OOU | HL2182R000 | |
| U/UTP Cat.6 4x2xAWG23 CCA | 88035UTP.1 | |||
| U/UTP Cat.6 4x2xAWG23 | 88035UTP.1 | |||
| U/UTP Cat.6 4x2xAWG23 | 88035UTP.1 | |||
| U/UTP Cat.6 4x2xAWG23 | 88035UTP.1 | |||
| U/UTP Cat.6 4x2xAWG23 | 88035AV.1 |
Schema costruttivo
