Giuntatrice a Fusione OFS-C20: Tecnologia Avanzata per Installazioni in Fibra Ottica

Tra tutte le moderne telecomunicazioni e delle installazioni di reti, la fibra ottica rappresenta oggi lo standard per trasmissioni dati ad alta velocità e con perdite minime. Micro Tek Srl, forte della sua esperienza quarantennale nel settore della produzione e commercializzazione di cavi elettrici, cavi LAN e connettori, amplia la sua offerta di prodotti con la nuova giuntatrice a fusione OFS-C20, uno strumento di precisione progettato per soddisfare le esigenze degli installatori professionisti.

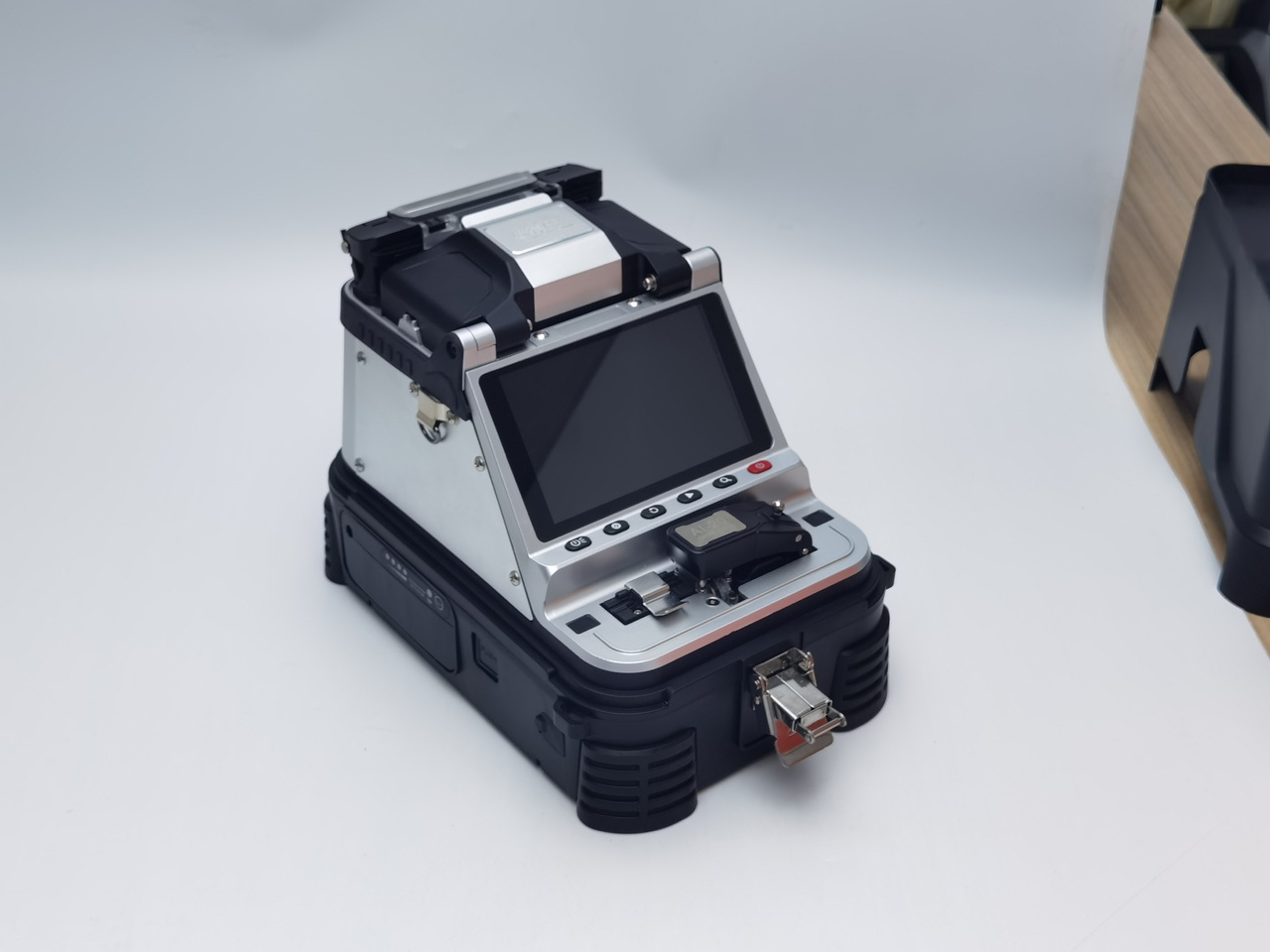

La OFS-C20 è una giuntatrice ottica all'avanguardia che coniuga precisione, affidabilità e facilità d'uso in un dispositivo compatto e robusto, ideale per l'utilizzo in cantiere o in laboratorio.

Caratteristiche Principali della Giuntatrice OFS-C20

Compatibilità e Versatilità
La giuntatrice OFS-C20 è stata progettata per collegare efficacemente diversi tipi di fibre ottiche a base di quarzo, sia in modalità singola che multimodale. Il dispositivo supporta:

• Cavi in fibra standard
• Jumper
• Pigtail
• Fibre con diametri di rivestimento compresi tra 80μm e 150μm

Questa versatilità la rende adatta a un'ampia gamma di applicazioni, dalla realizzazione di reti LAN alla manutenzione di infrastrutture di telecomunicazioni, fino all'installazione di sistemi di sicurezza basati su fibra ottica.
Sistema di Allineamento di Precisione
La OFS-C20 utilizza un sistema avanzato di allineamento che può operare in due modalità:

1. Allineamento del nucleo: garantisce la massima precisione nella giunzione, riducendo al minimo le perdite di segnale
2. Allineamento del rivestimento: offre un'alternativa efficace per tipologie di fibre specifiche

Il sistema di allineamento automatico assicura una perfetta sovrapposizione delle fibre, mentre i motori di controllo ad alta precisione posizionano le fibre con tolleranze minime, garantendo giunzioni di qualità superiore.
Display LCD ad Alta Risoluzione
La giuntatrice è dotata di un display LCD che offre una chiara visualizzazione delle fibre durante tutto il processo di giunzione. Le caratteristiche del display includono:

• Visualizzazione a doppia schermata (X/Y) per un controllo completo dell'allineamento
• Ingrandimento regolabile fino a 300x per una visione dettagliata
• Interfaccia utente intuitiva con icone informative sullo stato della fibra
• Feedback in tempo reale sul posizionamento e sulla qualità delle fibre

Sistema di Taglio di Precisione
La OFS-C20 integra una taglierina per fibra ottica one-step a rientro ritardato ad alta precisione, che rappresenta un significativo miglioramento rispetto alle taglierine meccaniche tradizionali. Il sistema offre:

• 24 punti di taglio sulla lama, per una lunga durata operativa
• Rientro ritardato regolabile (0,2-2 secondi) per superfici di taglio ottimali
• LED integrato con luminosità regolabile per una visibilità ottimale
• Controllo elettronico per tagli precisi e ripetibili

L'impostazione standard di fabbrica del rientro ritardato è di 0,5 secondi, ma può essere facilmente modificata attraverso l'app mobile per adattarsi a diverse tipologie di fibre e condizioni di lavoro.
Batteria a Lunga Durata
La giuntatrice è alimentata da una batteria agli ioni di litio dedicata che garantisce numerose ore di operatività sul campo. Il sistema di gestione della batteria include:

• Indicatore del livello di carica
• Funzione di spegnimento automatico temporizzato per risparmiare energia
• Possibilità di ricaricare la batteria sia internamente che esternamente alla macchina
• Tensione di ingresso dell'adattatore: 13,5V, corrente 4,8A

Per garantire la sicurezza della ricarica, la batteria opera nell'intervallo di temperatura di ricarica di 0°C-40°C, con indicatori visivi dello stato di carica.

Funzionalità Avanzate

Calibrazione dell'Arco
La OFS-C20 dispone di un sistema di calibrazione dell'arco che si adatta automaticamente alle condizioni ambientali per garantire fusioni ottimali. La calibrazione dell'arco è particolarmente importante in caso di:

• Primo utilizzo della macchina
• Cambiamenti stagionali
• Cambiamenti del luogo di utilizzo
• Sostituzione degli elettrodi
• Cambiamento della tipologia di fibra

Il processo di calibrazione è semplice e guidato, e può essere avviato tramite l'app mobile "Signalfire2". La macchina esegue automaticamente la calibrazione e mostra il risultato sul display, permettendo di ottenere sempre la potenza di arco ottimale per ogni situazione.
Moduli Ottici Integrati
La giuntatrice incorpora due moduli ottici fondamentali per la diagnosi e la verifica delle fibre:

1. OPM (Optical Power Meter): misura con precisione la potenza ottica e la perdita di connessione, supportando diverse lunghezze d'onda (850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm)
2. VFL (Visual Fault Locator): genera una luce rossa visibile (15mW, 2Hz lampeggiante o modalità luce costante) per verificare la continuità della fibra e individuare eventuali rotture o piegature eccessive

Questi strumenti integrati eliminano la necessità di dispositivi esterni aggiuntivi, rendendo la OFS-C20 una soluzione completa per l'installazione e la manutenzione di reti in fibra ottica.
Connettività Bluetooth e App Mobile
La giuntatrice OFS-C20 è dotata di connettività Bluetooth che permette di controllarla tramite l'app mobile "Signalfire2", disponibile sia per Android che per iOS. Attraverso l'app è possibile:

• Impostare i parametri di funzione
• Memorizzare i registri di fusione della fibra
• Collegare l'account per la gestione remota
• Aggiornare il firmware
• Calibrare l'arco elettrico
• Configurare le impostazioni di taglio
• Gestire i moduli OPM e VFL

L'interfaccia dell'app è intuitiva e offre un controllo completo su tutte le funzionalità della giuntatrice, con la possibilità di salvare le impostazioni personalizzate per utilizzi futuri.
Funzioni di Sicurezza e Controllo
La OFS-C20 integra diverse funzioni di sicurezza per proteggere sia l'operatore che lo strumento:

• Rilevamento dell'angolo di taglio (con limite predefinito di 3°)
• Rilevamento della qualità della superficie di taglio
• Avviso di sostituzione dell'elettrodo dopo 3800 cicli
• Pausa del processo di giunzione per verifiche intermedie
• Prova di trazione automatica dopo la giunzione
• Gestione intelligente per il controllo dell'utilizzo

Il sistema di gestione intelligente permette inoltre di impostare orari di lavoro e limitazioni d'uso, con la possibilità di richiedere l'autenticazione degli utenti tramite scansione di un codice QR.

Caratteristiche Fisiche e Ambientali

Design Robusto ed Ergonomico
La giuntatrice OFS-C20 è stata progettata pensando all'utilizzo in campo, con un design che combina robustezza e praticità:

• Custodia resistente agli urti e alle vibrazioni
• Impugnatura ergonomica per un facile trasporto
• Vassoio di raffreddamento integrato
• Contenitore per rifiuti della fibra
• Supporti ottimizzati per diversi tipi di fibre

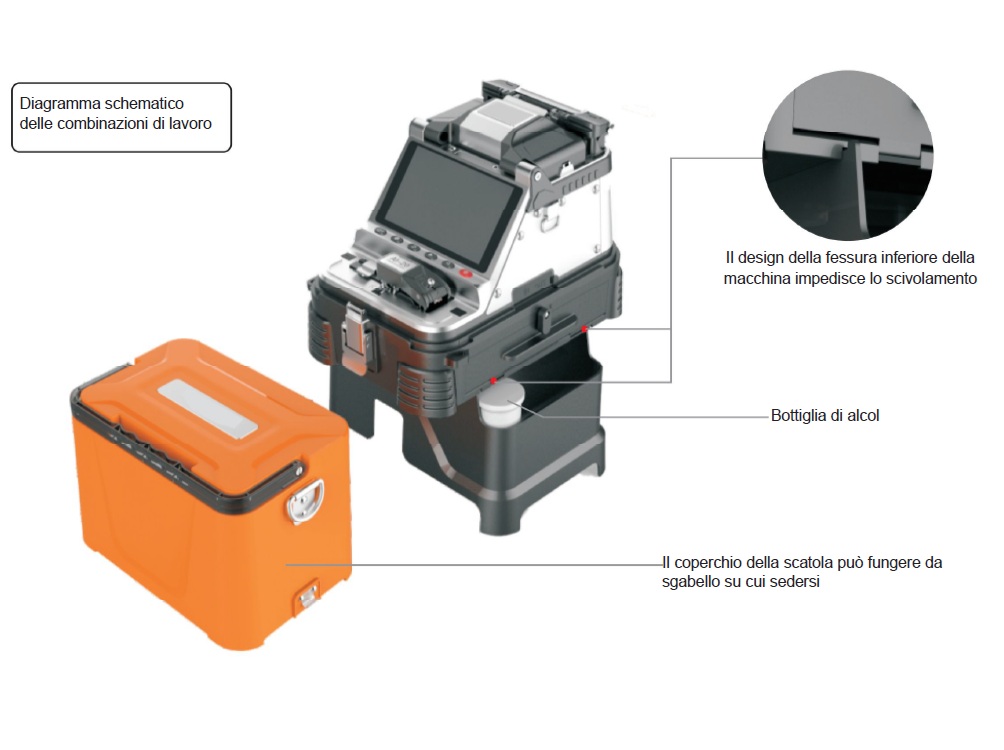

Il design prevede inoltre una fessura inferiore che impedisce lo scivolamento della macchina durante l'utilizzo, mentre il coperchio della scatola degli strumenti può fungere da sgabello, migliorando il comfort durante le operazioni in campo.
Specifiche Ambientali
La OFS-C20 è progettata per operare in diverse condizioni ambientali:

• Temperatura di funzionamento: 0~ +40 °C
• Temperatura limite: -10 °C~+50 °C
• Umidità di esercizio: inferiore al 95% UR (senza condensa)
• Velocità massima del vento: 15m/s
• Condizioni di stoccaggio: -20°C~+60°C

Queste caratteristiche la rendono adatta all'utilizzo in una vasta gamma di ambienti, dall'interno di edifici climatizzati fino a installazioni esterne in condizioni variabili.

Manutenzione e Durata

Sostituzione degli Elettrodi
Gli elettrodi della OFS-C20 sono progettati per durare circa 4000 cicli di giunzione. La macchina fornisce avvisi progressivi:

• A 3500 giunzioni: messaggio "Per garantire la qualità della giunzione, prepararsi a sostituire l'elettrodo"
• A 3800 giunzioni: messaggio "La vita dell'elettrodo sta per terminare, sostituire l'elettrodo ufficiale"
• A 4000 giunzioni: necessità di sostituzione con nuovo elettrodo e verifica del codice nell'app

La procedura di sostituzione è ben documentata e relativamente semplice, richiedendo solo l'utilizzo di semplici utensili forniti con la macchina.
Manutenzione Quotidiana
Per garantire prestazioni ottimali nel tempo, la OFS-C20 richiede una manutenzione regolare ma semplice:

1. Pulizia della scanalatura a V:
   • Utilizzare il coltello multiuso per grattare delicatamente le scanalature
   • Pulire con un tampone imbevuto di alcol
2. Pulizia dell'elettrodo:
   • Rimuovere lo sporco dalla punta con il coltello in dotazione
   • Pulire le punte con un tampone imbevuto di alcol
3. Pulizia delle lenti:
   • Utilizzare un tampone imbevuto di alcol per pulire delicatamente
   • Asciugare con un batuffolo di cotone per rimuovere l'alcol residuo
4. Protezione dalla polvere:
   • Mantenere chiuso il coperchio protettivo quando non in uso
   • Evitare ambienti con polvere eccessiva o sostanze volatili

La corretta manutenzione garantisce non solo la precisione delle giunzioni ma anche una lunga vita operativa della macchina.
Integrazione nei Flussi di Lavoro Professionali
Applicazioni Principali
La giuntatrice OFS-C20 è particolarmente adatta per:

• Installazione di reti LAN in edifici commerciali
• Realizzazione di infrastrutture di telecomunicazioni
• Manutenzione di reti in fibra esistenti
• Installazione di sistemi di sicurezza e videosorveglianza
• Realizzazione di data center
• Implementazione di reti FTTH (Fiber To The Home)

Vantaggio Competitivo per gli Installatori
Per i professionisti del settore, la OFS-C20 offre diversi vantaggi:

• Maggiore produttività: grazie alla rapidità di giunzione e alla facilità d'uso
• Precisione superiore: con perdite di giunzione minime anche in condizioni difficili
• Versatilità: capacità di lavorare con diverse tipologie di fibre
• Portabilità: design compatto e batteria a lunga durata per lavori sul campo
• Tracciabilità: registrazione dei dati di giunzione per documentazione e controllo qualità

Conclusioni
La giuntatrice a fusione OFS-C20 rappresenta un significativo passo avanti nella tecnologia di giunzione per fibre ottiche, combinando funzionalità avanzate, facilità d'uso e robustezza in un unico dispositivo portatile. Progettata specificamente per i professionisti del settore delle telecomunicazioni e delle installazioni di reti, questa giuntatrice offre la precisione e l'affidabilità necessarie per realizzare collegamenti in fibra ottica di alta qualità.
Con caratteristiche come il sistema di allineamento automatico, la calibrazione dell'arco adattiva, la taglierina di precisione e i moduli di diagnosi integrati, la OFS-C20 si posiziona come uno strumento completo per affrontare con successo qualsiasi sfida di installazione in fibra ottica.
La connettività Bluetooth e l'integrazione con l'app mobile "Signalfire2" aggiungono un ulteriore livello di controllo e personalizzazione, permettendo agli installatori di ottimizzare il dispositivo per le loro specifiche esigenze e di monitorare facilmente le prestazioni nel tempo.
Per maggiori informazioni sulla giuntatrice OFS-C20 e sulle sue specifiche tecniche, vi invitiamo a contattare il nostro team commerciale o a visitare la sezione dedicata del nostro sito web.
