Cavi RS 485 con Guaina XL-LSZH: Il Cablaggio per l'Industria del Futuro
L'evoluzione dell'industria moderna richiede infrastrutture di comunicazione sempre più affidabili e resistenti. I cavi RS 485 con guaina XL-LSZH di Micro Tek rappresentano una risposta tecnologica avanzata alle esigenze dell'automazione industriale, offrendo prestazioni superiori in condizioni ambientali estreme.Lo Standard RS 485: Fondamenti e Applicazioni
Secondo la documentazione Micro Tek, l'interfaccia RS-485 può essere vista come l'evoluzione della RS-422, con capacità di interconnettere fino a 128 o 255 nodi utilizzando ripetitori. Il protocollo supporta comunicazione half-duplex (cavo a una coppia) o full duplex (cavo a 2 coppie).Il catalogo documenta prestazioni significative: 10 Mbit/s a 35 m e 100 kbit/s a 1.200 m, soddisfacendo ampiamente i requisiti dei sistemi industriali moderni.
Sistemi Supportati: Dal DMX al BACnet
La documentazione tecnica identifica specifiche applicazioni industriali per i cavi RS 485:- DMX 512® - Controllo illuminazione professionale
- Can Bus® - Reti veicolari e automazione
- Mod Bus-RTU® - Protocollo industriale standard
- Hart® - Comunicazione strumentazione di processo
- BACnet MS-TP® - Building automation
- Sysmac Bus® - Sistemi di controllo Omron
- Power Logic® - Gestione energia
- FMC (Field Mountable Controller)® - Controllo distribuito
Innovazione XL-LSZH: Tecnologia per Ambienti Estremi
La guaina XL-LSZH rappresenta l'innovazione chiave documentata nel catalogo per applicazioni industriali avanzate:Caratteristiche Tecniche Certificate:
- Resistenza temperatura: 105°C
- Oil resistant I: 96 ore a 100°C
- Ritardante fiamma: IEC 60332-1-2
- Bassa emissione fumi e gas tossici: IEC 60754-1-2 / IEC 61034-1
- Eccellente flessibilità mantenuta anche a temperature elevate
- Ottima resistenza alle abrasioni
Versatilità di Installazione:
- Interno, esterno e posa interrata (senza acqua stagnante)
- Resistenza alle condizioni ambientali avverse

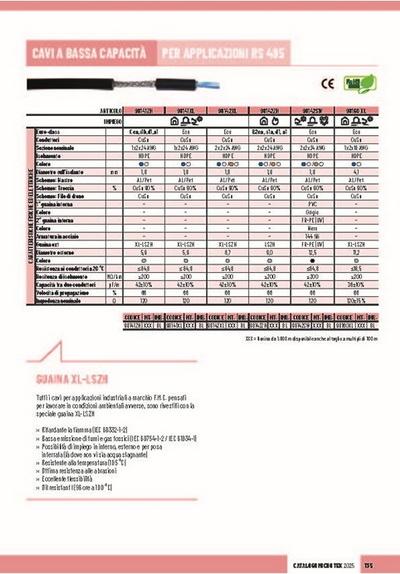

Gamma Prodotti RS 485 Micro Tek
Cavi Standard con XL-LSZH:
98141XL - 1x2xAWG24- Impedenza: 120Ω
- Capacità: 42±10% pF/m
- Diametro esterno: 5,9 mm
- Euro-class: Eca
- Configurazione: Due coppie per full duplex
- Diametro esterno: 8,7 mm
- Schermatura: AL/Pet + Treccia CuSn 90%
- Sezione maggiorata per distanze estese
- Impedenza: 120±15%Ω
- Diametro esterno: 11,2 mm
Versioni Speciali:
98141ZH - Per ambienti a rischio incendio- Euro-class: Cca, s1b, d1, a1
- Guaina LSZH standard
- Euro-class: B2ca, s1a, d1, a1
- Armatura: 144 fili in acciaio
- Protezione anti-roditore
- Diametro esterno: 12,5 mm
Specifiche Elettriche Garantite
Tutti i cavi RS 485 Micro Tek rispettano i requisiti EIA documentati:- Costruzione: Coppie twistate e schermate
- Sezione conduttori: ≥AWG 24 (0,22 mm²) in rame
- Impedenza caratteristica: 120Ω
- Capacità: ≤50 pF/m
- Resistenza conduttori: ≤84,8 Ω/km (AWG24)
- Velocità di propagazione: 66%
Conformità Normativa Industriale
Il catalogo documenta la marcatura C-4 (Uo=400V) CEI UNEL 36762 su tutti i cavi RS 485, garantendo la coesistenza con cavi energia secondo la norma CEI 64-8.Questa certificazione permette l'installazione nella stessa conduttura di cavi RS 485 (Classe 0, ≤120V DC) e cavi energia (Classe 1, 0,6/1 kV AC), semplificando le installazioni industriali.
Vantaggi della Tecnologia XL-LSZH
La documentazione evidenzia i benefici specifici per l'industria:- Riduzione fermi macchina grazie alla resistenza a 105°C
- Installazione in ambienti con oli (oil resistant certificato)
- Sicurezza antincendio (bassa emissione fumi tossici)
- Durabilità superiore contro abrasioni e stress meccanici
- Versatilità installativa (interno/esterno/interrato)
