Cavi Hi-Flex Serie FX: Progettati per non Fermarsi mai
Nel mondo dell'automazione industriale e della movimentazione, i cavi tradizionali rappresentano spesso il punto debole dell'intera catena. Micro Tek ha sviluppato la serie Hi-Flex FX, cavi specificamente progettati per sistemi di accesso a grande ripetitività di movimento che devono garantire continuità di servizio senza compromessi.L'Esigenza: Movimento Continuo Senza Interruzioni

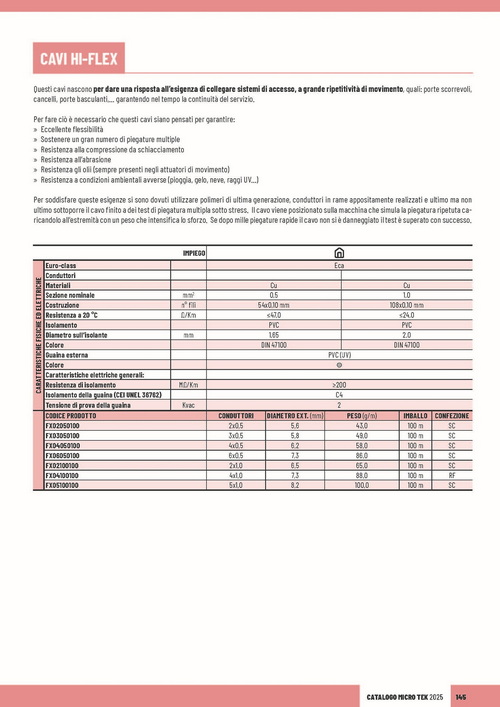

Come documentato nel catalogo, questi cavi nascono per rispondere all'esigenza di collegare sistemi di accesso a grande ripetitività di movimento, specificatamente:- Porte scorrevoli
- Cancelli automatici
- Porte basculanti
- Sistemi di movimentazione industriale
Test di Validazione: 1000 Piegature Sotto Stress
La documentazione tecnica rivela un protocollo di test rigoroso che distingue questi cavi dalla concorrenza:Procedura di Test Documentata:
- Posizionamento del cavo sulla macchina che simula piegatura ripetuta
- Caricamento con peso all'estremità per intensificare lo sforzo
- Esecuzione di 1000 piegature rapide consecutive
- Verifica integrità - il test è superato solo se il cavo non presenta danni
Costruzione Tecnica Specializzata
Conduttori Ultra-Flessibili:
Serie 0,5 mm² (FX):- 54 fili da 0,10 mm (vs costruzione standard)
- Resistenza: ≤47,0 Ω/km
- Diametro isolamento: 1,65 mm
- 108 fili da 0,10 mm per flessibilità massima
- Resistenza: ≤24,0 Ω/km
- Diametro isolamento: 2,0 mm
Materiali Avanzati:
- Conduttori in rame (non CCA) per prestazioni elettriche stabili
- Isolamento PVC ottimizzato per flessibilità
- Guaina esterna PVC (UV) resistente agli agenti atmosferici
- Colorazione DIN 47100 per identificazione rapida
Gamma Prodotti Hi-Flex
Configurazioni Multipolari Disponibili:
FX02050100 - 2x0,5 mm²- Diametro esterno: 5,6 mm
- Peso: 43,0 g/m
- Diametro esterno: 5,8 mm
- Peso: 49,0 g/m
- Diametro esterno: 6,2 mm
- Peso: 58,0 g/m
- Diametro esterno: 7,3 mm
- Peso: 86,0 g/m
Versioni Maggiorate:
FX02100100 - 2x1,0 mm²- Diametro esterno: 6,5 mm
- Peso: 65,0 g/m
- Diametro esterno: 7,3 mm
- Peso: 88,0 g/m
- Diametro esterno: 8,2 mm
- Peso: 100,0 g/m
Caratteristiche Prestazionali Garantite
Specifiche Elettriche:
- Resistenza isolamento: ≥200 MΩ/km
- Tensione di prova guaina: 2 kVac
- Isolamento guaina: C4 secondo CEI UNEL 36762
- Euro-class: Eca per conformità normativa
Prestazioni Meccaniche:
- Resistenza alla compressione da schiacciamento
- Resistenza all'abrasione certificata
- Eccellente flessibilità mantenuta nel tempo
- Resistenza agli olii (sempre presenti negli attuatori)
Applicazioni Specifiche Documentate
Il catalogo identifica applicazioni concrete per sistemi che richiedono:- Eccellente flessibilità per movimenti continui
- Sostenere gran numero di piegature multiple senza degradazione
- Resistenza condizioni ambientali avverse (pioggia, gelo, neve, raggi UV)
- Affidabilità in presenza di oli lubrificanti degli attuatori
Innovazione nei Materiali
La documentazione evidenzia l'utilizzo di polimeri di ultima generazione e conduttori in rame appositamente realizzati, specificamente progettati per le applicazioni a movimento ripetuto.La guaina PVC (UV) garantisce resistenza ai raggi ultravioletti per installazioni esterne, mentre la costruzione multifilare ultra-fine dei conduttori assicura flessibilità superiore rispetto ai cavi standard.
Conformità e Certificazioni
Tutti i cavi Hi-Flex rispettano:- Euro-class Eca per sicurezza antincendio
- CEI UNEL 36762 C4 per coesistenza con cavi energia
- Colorazione DIN 47100 per identificazione standard
- Resistenza isolamento ≥200 MΩ/km per affidabilità elettrica
