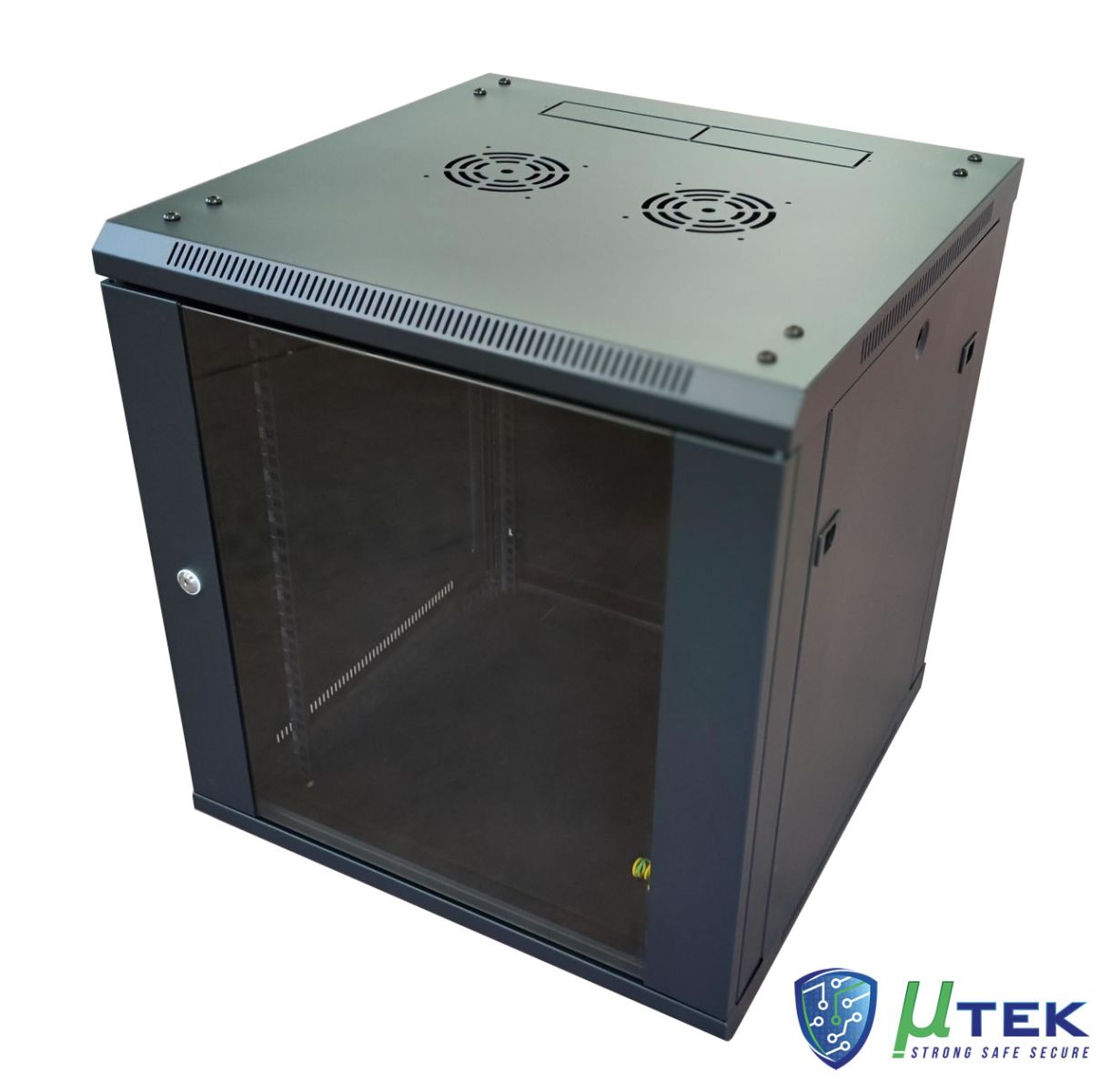

Armadi rack a parete µTEK serie IWMA

Non ogni impianto ha a disposizione uno spazio dedicato al rack. In molti degli ambienti in cui lavorano quotidianamente installatori e system integrator — uffici di dimensioni contenute, locali tecnici di fortuna, reception, istituti scolastici, piccole sale server — il pavimento non è un'opzione praticabile: lo spazio non c'è, oppure l'armadio deve essere collocato fuori portata, oppure semplicemente non è prevista una sala CED. In questi contesti l'armadio a parete non è una soluzione di ripiego rispetto al rack da pavimento: è la scelta progettuale corretta.
Gli armadi rack da parete µTEK serie IWMA sono disponibili in due versioni di fornitura — pre-assemblata (IWMA) e da assemblare (IWMB) — con larghezza 600 mm, profondità 450 o 600 mm e altezze da 6U a 27U. Struttura in lamiera d'acciaio presso piegata da 1,2 mm, porta in vetro di sicurezza da 4 mm con apertura 180°, portata statica 60 kg, grado di protezione IP25, resistenza agli urti IK09 sulla porta e IK10 sui pannelli ciechi. Conformi alla norma EN 62208:2011 e alle principali direttive europee di prodotto.

IWMA e IWMB: stessa struttura, due modalità di fornitura

Le due varianti, porte laterali a parte, condividono identiche caratteristiche costruttive e prestazioni e si differenziano esclusivamente per la modalità di consegna. La serie IWMA viene fornita pre-assemblata, pronta all'installazione; la serie IWMB viene fornita da assemblare in situ. La scelta tra le due versioni dipende principalmente da considerazioni logistiche: la versione pre-assemblata semplifica le operazioni in sede mentre quella da assemblare ottimizza lo spazio in magazzino e il trasporto, risultando spesso preferibile quando si gestiscono grandi quantità o installazioni in ambienti con accessi difficili. I codici prodotto riflettono questa distinzione: IWMA-645, IWMA-945 e così via per la serie pre-assemblata; IWMB-645, IWMB-945 e IWMB-1245 per la serie da assemblare.

Costruzione e caratteristiche tecniche

La struttura portante è in lamiera d'acciaio pressopiegata con spessore 1,2 mm, lo stesso materiale e lo stesso spessore degli armadi da pavimento serie IJS. La porta è in vetro di sicurezza da 4 mm con apertura a 180°, montaggio reversibile (apertura destra o sinistra a scelta dell'installatore) e serratura con chiave. Le pareti laterali sono asportabili (serie IWMA) con sistema ad aggancio rapido, il che facilita sensibilmente le operazioni di cablaggio. Questi armadi hanno 4 montanti due dei quali, posizionato nella parte anteriore, hanno la numerazione delle unità rack, un dettaglio che semplifica la gestione degli apparati durante l'allestimento. Il portello superiore è aerato e predisposto sia per l'ingresso dei cavi sia per il montaggio di sistemi di ventilazione forzata; il fondo è analogamente predisposto per l'ingresso cavi e per favorire il passaggio dell'aria.
La portata statica è di 60 kg. La larghezza è unica a 600 mm, mentre la profondità è disponibile in due misure — 450 mm e 600 mm — per adattarsi alla diversa profondità degli apparati da installare. La gamma di altezze copre sette configurazioni: 6U (370 mm), 9U (503 mm), 12U (636 mm), 15U (769 mm), 18U (902 mm), 22U (1.080 mm) e 27U (1.344 mm). Il colore standard è nero, RAL 9004.
Il grado di protezione è IP25, adeguato all'utilizzo in ambienti interni. La resistenza agli urti è certificata IK09 sulla porta a vetri e IK10 sui pannelli ciechi. L'armadio è dotato di punto di messa a terra per il collegamento equipotenziale, requisito irrinunciabile in qualsiasi installazione che preveda apparati in bassa tensione.

La variante IWMA-DVR per gli impianti TVCC

All'interno della famiglia IWMA esiste una variante studiata specificamente per gli impianti di videosorveglianza domestica e di piccole dimensioni: la serie IWMA-DVR. Si tratta di un prodotto distinto, non intercambiabile con la serie standard: le dimensioni sono più contenute, il sistema di fissaggio degli apparati è a guide mobili anziché a profilato 19", e il colore è grigio chiaro RAL 7035. L'IWMA-DVR è progettato per alloggiare in modo organizzato i componenti tipici di un piccolo impianto TVCC — il dispositivo di videoregistrazione (DVR), lo switch di rete, una PDU, un piccolo monitor e i dispositivi di aerazione forzata — in un armadietto compatto da fissare a parete.
Sono disponibili due misure: IWMA-DVR15 (580 × 150 × 546 mm) e IWMA-DVR24 (580 × 240 × 650 mm). Entrambe condividono la struttura in acciaio da 1,2 mm, il grado IP25, la resistenza agli urti IK10 e la portata statica di 60 kg.

Accessori e allestimento

Gli armadi della serie IWMA sono compatibili con l'intera gamma di componenti µTEK per l'allestimento interno. I ripiani regolabili consentono di alloggiare apparati non dotati di agganci rack; i piedini livellabili compensano eventuali irregolarità della superficie di appoggio. La ventilazione forzata è gestita tramite sistemi da tetto con supporto fino a due ventilatori, disponibili con termostato di regolazione. Le PDU disponibili coprono sia la versione base sia la versione intelligente, con o senza interruttore magnetotermico, nel formato multistandard 19". Il cablaggio interno è gestibile tramite cable manager verticali oppure orizzontali.
Un'ultima indicazione per chi allestisce più armadi nella stessa installazione: il collegamento continuo di messa a terra tra più armadi è disponibile come accessorio dedicato, garantendo la continuità equipotenziale dell'intera infrastruttura.

Conformità normativa

Gli armadi a parete µTEK serie IWMA e IWMB sono conformi alla norma EN 62208:2011 per gli involucri vuoti destinati ad apparecchiature di distribuzione e comando in bassa tensione, e alle seguenti direttive europee: Direttiva Bassa Tensione 2014/35/UE, Direttiva Compatibilità Elettromagnetica 2014/30/UE, Direttiva RoHS 2011/65/CE e Direttiva Delegata 2015/863/UE, Direttiva RAEE 2012/19/UE, Regolamento sulla sicurezza generale dei prodotti 2023/988/UE.
Per i progetti che richiedono armadi rack da pavimento, Micro Tek distribuisce gli armadi rack da pavimento µTEK serie IJS, disponibili da 27U a 47U con portata statica fino a 800 kg. Per informazioni su entrambe le serie e sugli accessori disponibili: contattaci.
