FG24OHM16

Cavi rivelazione incendi FG24OHM16 per impianti audio di emergenza CEI 20-105 - EN 50200 (PH30). Questi cavi possono essere utilizzati per i collegamenti degli apparati dei sistemi fissi automatici di rivelazione e segnalazione manuale allarme d'incendio, collegati o meno ad impianti d'estinzione o ad altro sistema di protezione (sia di tipo attivo che di tipo passivo), destinati ad essere installati in edifici, indipendentemente dalla destinazione d'uso. Non sono idonei per altri impieghi quali illuminazioni di emergenza, alimentazione di sistemi di evacuazione forzata di fumo e calore, elettro-serratura o comandi di emergenza o altre applicazioni similari aventi tensione di esercizio superiore ai 100 V in c.a.


Caratteristiche fisiche

Tipo: Twistati (10 spire/m)
Conduttori: 2 x 0,75 - 2 x 1.00 - 2 x 1.50 - 2 x 2.50
Materiale: Rame rosso
Composizione 24 x 0.19 mm - 32 x 0.19 mm - 30 x 0.24 mm - 50 x 0.24 mm
Diametro dei conduttori: 1,07 mm - 1,24 mm - 1,52 mm - 1,96 mm
Barriera antifuoco: Gomma siliconica
Colore: Rosso-Nero
Spessore: 0,56 mm - 0,58 mm - 0,60 mm - 0,60 mm
Diametro: 2.20 mm - 2.40 mm - 2.8 mm - 3.20 mm
Nastro mylar: sì
Copertura: ≥ 120%
Filo di dreno: 1 x 0,50 mm²
Materiale: Rame stagnato
Composizione: 16 x 0,19 mm
Schermo: Nastro Al/Pet
Copertura: ≥ 120%
Guaina: LSZH
Colore: Rosso (Ral 3000)
Spessore: >=0,80 mm
Diametro esterno:  6,2 mm -  6,6 mm -  7,4 mm - ≥ 8,4 mm

Caratteristiche elettriche

Resistenza del conduttore in C.C. @ 20°C
2 x 0.75: < = 27,4 Ω/km
2 x 1.00: < = 21,0 Ω/km
2 x 1.50: < = 13,8 Ω/km
2 x 2.50: < = 8,9 Ω/km
Max Tensione di esercizio 100 Vac
Resistenza di isolamento in C.C @ 20°C: >= 200 MΩ/km
Tensione di prova della guaina: 2 kVac

Caratteristiche meccaniche e ambientali

Temperatura operativa: -5°C/+70°C
Temperatura di installazione: 0°C/+40°C
Raggio minimo di curcatura: 8 volte il diametro

Reazione al fuoco

Eurocla  : Cca,s1b,d1,a  - EN50575:2014+A1:2016  D.o.P. N   190007
CEI EN 50200 (PH30)
CEI EN 60332-1-2
CEI EN IEC 60332-3-25
CEI EN 60754-2
CEI EN 61034-2

Norme tecniche e standard applicabili

CEI UNEL 36762 – CEI 20-105 V2 – UNI 9795 :2021   EN 54-16 – EN 54-24
RoHS 2002/95 EC & 2011/65 EC & Reach 2017/227
D. Lgs. 116/2020
2014/35 UE (ex/former 2006/95 UE) – Direttiva LVD/Low voltage EU Directive
2001/95 UE – Sicurezza generale dei prodotti/General product safety
C.P.R. 305/2011
Marchio CE / CE mark

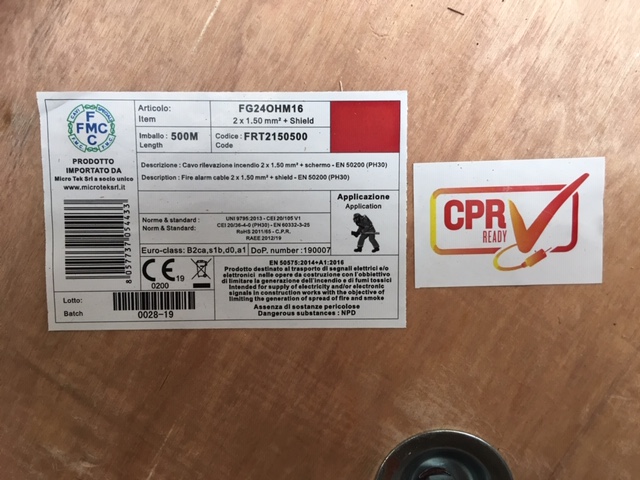

Stampigliatura sulla guaina

2 x 0,75: F.M.C - FRT 2075 - FG29OHM16 100-100V - PH 30 - 2 x 0,75 mm² - CEI 20/105 - EN 50200 - UNI 9795 - Cca,s1b,d1,a1 - Uo=400V - order number + w/y + meter marking
2 x 1,00: F.M.C - FRT 2100 - FG29OHM16 100-100V - PH 30 - 2 x 1,0 mm² - CEI 20/105 - EN 50200 - UNI 9795 - Cca,s1b,d1,a1 - Uo=400V - order number + w/y + meter marking
2 x 1,50: F.M.C - FRT 2150 - FG29OHM16 100-100V - PH 30 - 2 x 1,50 mm² - CEI 20/105 - EN 50200 - UNI 9795 - Cca,s1b,d1,a1 - Uo=400V - order number + w/y + meter marking
2 x 2,50: F.M.C - FRT 2250 - FG29OHM16 100-100V - PH 30 - 2 x 2,50 mm² - CEI 20/105 - EN 50200 - UNI 9795 - Cca,s1b,d1,a1 - Uo=400V - order number + w/y + meter marking

Articoli disponibili

FRT2050100;FRT2075100;FRT2100100;FRT2150100;FRT2100200; FRT2150200; FRT2100500;FRT2150500; FRT2075xxx;FRT2100xxx; FRT2150xxx; FRT2250xxx

Scheda tecnica

Scheda tecnica serie FRT.pdf

Certificato di conformità

Certificato di conformità.pdf

Documentazione integrativa

DoP190008.pdf

Impiego

Posa interna (Area a rischio rilevante, in caso di incendio)

Colori

Rosso (RAL3000)

Confezioni

Scatola 100m; Refill 200m; Bobina 500m; Bobina 1000m
